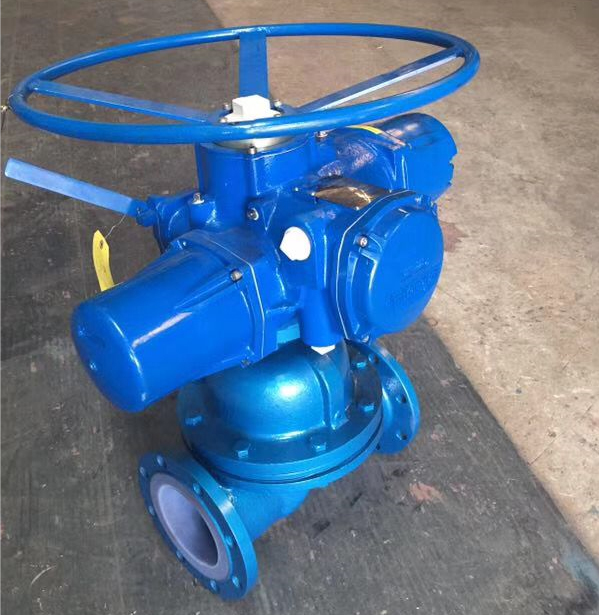

G941F46電動襯氟隔膜閥
添加時間：2020/4/11
產品：電動襯氟隔膜閥
型號：G941F46-16C/等
規格：DN15~250
特點：隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。
|
技術標準
|
|
|
設計和制造
|
GB/T12235
|
|
結構長度
|
HG/T3704-2003 GB12221ASME B16.10
|
|
法蘭尺寸
|
Gb/T9113.1 ANSI B16.5a
|
|
結構形式
|
堰式、直流式
|
|
驅動方式
|
手動、氣動、電動
|
|
公稱壓力
|
0.6、1.0、1.6、2.5
|
|
壓力試驗
|
GB/T13927-92API598
|
|
基本型號
|
|||
|
手
動
|
G41F4(堰式)
|
氣
動
|
G641G4 （往復式）
|
|
G41F46（堰式）
|
G641F46 （往復式）
|
||
|
G45F4 （直流式 ）
|
G6B45F4 （常閉式）
|
||
|
電動
|
G45F46 （直流式）
|
電
動
|
G6B45F４６（常閉式）
|
|
G9B41F4（防爆式）
|
G945F4（普通式）
|
||
|
G9B41F46（防爆式）
|
G945F46（普通式）
|
||
主要零部件材料表：
|
零件名稱
|
精鑄球墨鑄鐵
|
碳鋼
|
不銹鋼
|
|||
|
QT
|
C
|
P
|
R
|
PL
|
RL
|
|
|
閥體、閥蓋、閥瓣
|
QT400
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
閥桿
|
2Cr13
|
2Cr13
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
襯里層
|
FEP(F46)、PTFE（F4）、PFA(可溶性聚四氟乙烯)、PO(聚烯烴)、PE(超高分子量聚乙烯)
|
|||||
|
隔膜
|
ZcuA110Fe3
|
|||||
|
閥桿螺母
|
FEP(F46)、CR（氯丁橡膠）、PFA(可溶性聚四氟乙烯)、FPDM(乙丙橡膠)
|
|||||
|
螺栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr18Ni9
|
1Cr18Ni9
|
|
螺母
|
45
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
|
手輪
|
A3
|
|||||
